Kalıp Çeşitleri: Tek Gözlü, Çok Gözlü ve Aile Kalıbı Arasındaki Farklar

Plastik enjeksiyon dünyasında bir projenin başarısı, daha tasarım aşamasındayken verilen kritik bir karara bağlıdır: Kalıp konfigürasyonu. Bir mühendis olarak, projenizin yıllık üretim hacmi, bütçesi ve teknik gereksinimleri doğrultusunda hangi kalıp tipinin en verimli olacağını kestirmeniz gerekir. Bu yazıda; tek gözlü, çok gözlü ve aile kalıpları arasındaki teknik farkları, avantajları ve potansiyel riskleri ele alacağız.

Tek Gözlü Kalıplar (Single-Cavity Molds)

Tek gözlü kalıplar, her bir enjeksiyon çevriminde yalnızca bir adet parça üreten sistemlerdir. Genellikle düşük hacimli üretimler, çok büyük boyutlu parçalar veya aşırı hassas tolerans gerektiren mühendislik çalışmaları için tercih edilirler.

Hassasiyet ve Kontrol Kolaylığı

Tek gözlü kalıpların en büyük avantajı, enjeksiyon parametrelerinin optimizasyonundaki kolaylıktır. Kalıp boşluğuna giren eriyik plastiğin basıncı, hızı ve sıcaklığı üzerinde tam bir kontrol sahibi olursunuz. Çok gözlü sistemlerde karşılaşılan "gözler arası fark" (cavity-to-cavity variation) riski burada sıfırdır. Eğer parçanız mikro ölçekte toleranslar gerektiriyorsa veya karmaşık bir geometriye sahipse, tek gözlü kalıp en güvenli limandır.

Maliyet ve Üretim Hızı Dengesi

İlk yatırım maliyeti en düşük kalıp tipidir. Ancak, birim parça maliyeti (cost per part) en yüksek olanıdır; çünkü her çevrimde sadece bir parça alırsınız ve makine saati maliyeti bu tek parçaya biner. Bu nedenle, yıllık birkaç bin adetlik üretimler için idealdir.

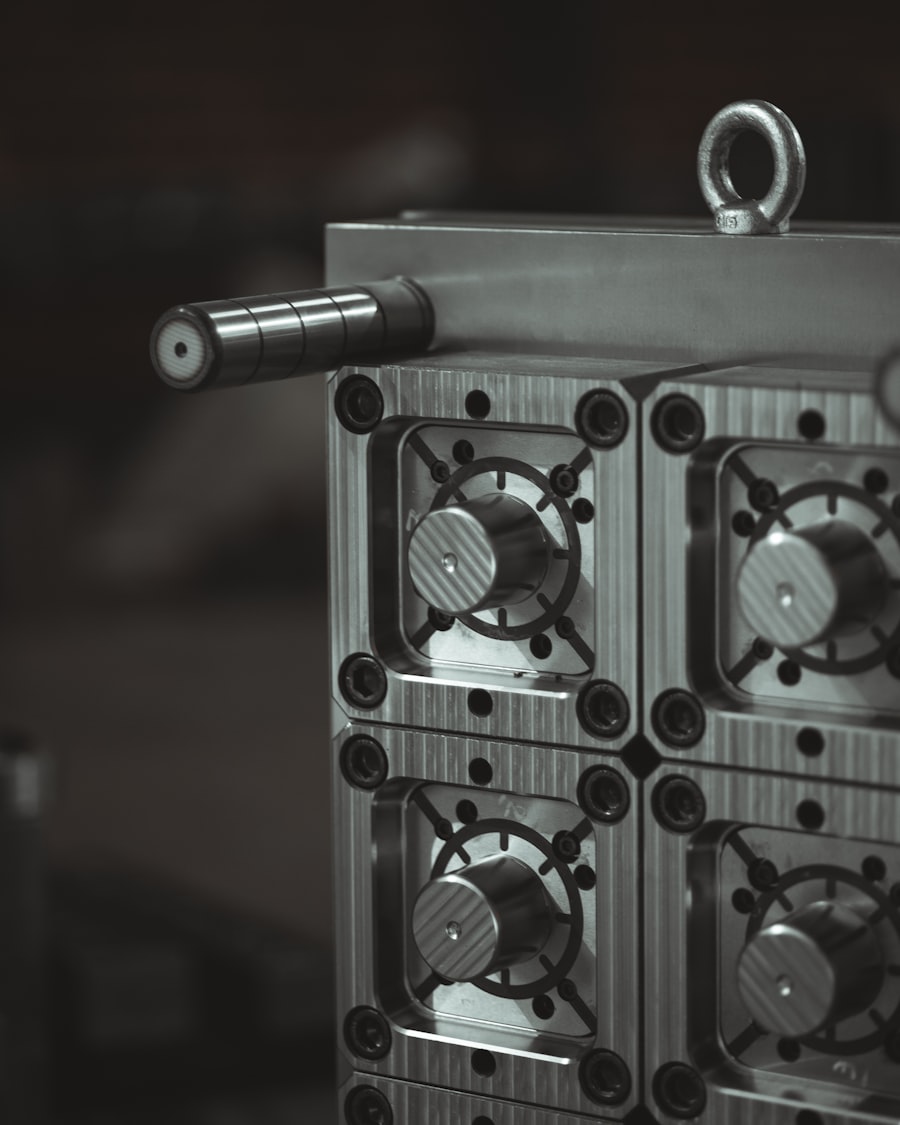

Çok Gözlü Kalıplar (Multi-Cavity Molds)

Seri üretimin kalbi olan çok gözlü kalıplar, aynı çevrimde aynı parçadan birden fazla üretmenize olanak tanır. Genellikle 2, 4, 8, 16 ve hatta 128 göze kadar çıkabilen bu sistemler, verimliliği maksimize etmek için tasarlanır.

Ölçek Ekonomisi ve Verimlilik

Eğer yıllık üretim hedefiniz on binlerce veya milyonlarca adet ise, çok gözlü kalıp bir zorunluluktur. Birim parça maliyetini dramatik şekilde düşürür. Ancak burada mühendislik zorlukları başlar. Yolluk sisteminin (runner system) tasarımı, her göze aynı anda ve aynı basınçta plastik gitmesini sağlayacak şekilde dengelenmelidir (rheological balance). Aksi takdirde, bir gözdeki parça tam dolarken diğeri eksik kalabilir.

Soğutma ve Bakım Zorlukları

Çok gözlü kalıplarda soğutma kanallarının tasarımı sanattır. Tüm boşlukların eşit hızda soğuması, parçaların çarpılmasını (warpage) önlemek için kritiktir. Ayrıca, kalıbın bakımı daha zahmetlidir; bir gözde oluşan hasar, kalıbın tamamının üretimden çekilmesine neden olabilir. Bu yüzden kaliteli çelik seçimi ve hassas işçilik bu kalıplarda pazarlık konusu edilmemelidir.

Aile Kalıpları (Family Molds)

Aile kalıpları, genellikle bir set oluşturan, farklı geometrilere sahip ancak aynı malzemeden üretilen parçaların tek bir kalıp bloğu içinde toplanmasıdır. Örneğin bir kumandanın ön ve arka kapağının aynı kalıptan çıkması gibi.

Neden Tercih Edilir?

En büyük avantajı, iki veya üç farklı kalıp yaptırmak yerine tek bir kalıpla işi bitirerek kalıp yatırım maliyetini düşürmesidir. Ayrıca, montaj hattına girecek parçaların aynı renkte ve aynı hammaddeden, aynı çevrim şartlarında çıkmasını garantiler. Bu, renk uyumu gerektiren projelerde büyük bir avantajdır.

Mühendislik Riskleri: Dengesiz Dolum

Aile kalıplarının en büyük düşmanı "akış dengesizliği"dir. Parçalardan biri 10 gram, diğeri 50 gram ise, plastik küçük olan boşluğu hızlıca doldurup donarken, büyük olan henüz dolmamış olabilir. Bu durum çapaklanma (flash) veya eksik doluma yol açar. Gelişmiş yolluk tasarımları ve bazen sıcak yolluk (hot runner) sistemlerindeki ayrı valf kontrolleri ile bu sorunlar aşılabilir; ancak bu da kalıp maliyetini artırır. Bir diğer risk ise, parçalardan birine olan talebin azalmasıdır. Sadece küçük parçaya ihtiyacınız olsa bile büyük olanı da basmak zorunda kalırsınız, bu da hammadde israfına neden olur.

Karar Verme Kriterleri

Hangi kalıbı seçeceğinize karar verirken şu soruları sormalısınız: Yıllık üretim adedim nedir? Parçalarım ne kadar hassas? Hammadde maliyetim ne kadar kritik? Eğer proje başındaysanız ve pazar talebinden emin değilseniz, tek gözlü bir kalıpla başlamak riski minimize edebilir. Ancak yüksek hacimli ve standart bir iş yapıyorsanız, çok gözlü kalıplar uzun vadede size servet kazandıracaktır.

Sonuç olarak, kalıp seçimi sadece bir bütçe meselesi değil, bir mühendislik stratejisidir. Doğru karar, projenizin yaşam döngüsü boyunca sürdürülebilir bir karlılık ve kalite sunmasını sağlar.
